DIGI

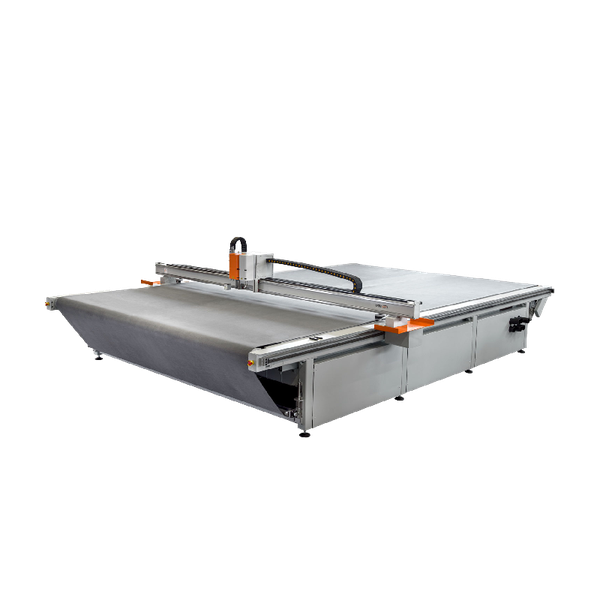

COMAGRAV DIGI je výkonný velkoplošný ploter pre rezanie širokého spektra materiálov. Po rokoch na trhu v COMAGRAV vyvinuli stroj, ktorý pri rezaní dosahuje úroveň tých najlepších.
DIGI je dobre vybavený na rezanie PE folií, PVC, peny, tesnenia, sendvičových kartónov, modelovanie krabíc a obalov, rezanie kože, plsti, vinylu, textilií, bannerov, atď. Vysoká dynamika plotru COMAGRAV DIGI je zabezpečená vďaka nízkemu portálu a špičkovým servopohonom. Ploter má vymeniteľné moduly, kam umiestniť oscilačný nôž, ako aj rezacie kolečko. Moduly sú do budúcna upgradovateľné, preto je možné funkčnosť plotru rozšíriť aj po jeho inštalácii. Tangenciálna hlava pre vymeniteľné nástroje je umiestnená v druhom moduly. Od rezania fólií (Kiss-cut), cez drážkovanie pre ohyb (V-cut) až po rýhovacie koliečko – tento modul zvládne všetko!
Do plotru vieme osadiť aj vreteno, vďaka čomu môžeme frézovať plexisklo, dibond, hliník, PVC, ABS, apod. Najmä varianta so 60.000 otáčkami je vysoko produktívna.
COMAGRAV DIGI je môžné vybaviť motorizovaným rezacím koliečkom a efektívne tak rezať bannery a materiály s vláknom.
Kamerový systém je štandardným vybavením plotru COMAGRAV DIGI. Tak potrebný nástroj pre rezanie potlačených médií je bez príplatku. Systém nájde tlačové značky a prispôsobí veľkosť a natočenie skutočnému stavu tlače. To pomáha užívateľovi stroja, ktorý nemusí pasovať materiál na stôl, pretože má k dispozícii kameru a presný výpočet deformácie.
COMAGRAV DIGI je vyrobený z pevného ocelového rámu presne opracovaného pre lineárne vedenie a pre polohovací systém hrebeň/pastorek. 3D riadiaci systém PILOT umožňuje vysokú dynamiku a vynikajúcu kvalitu rezu.
COMAGRAV DIGI je vhodný pre rezanie v signmakingu, v reklame, interiérovom dizajne, POP a POS, pri výrobe obalov, spracovaní kože a pre iné priemyselné využitie.
| TECHNICKÉ ÚDAJE | DIGI | DIGI RC | DIGI | DIGI RC |
|---|---|---|---|---|
| ROZMERY | ||||
| COMAGRAV DIGI 1715/ DIGI RC 1715 | 1700 x 1500 mm | |||
| COMAGRAV DIGI 1720/ DIGI RC 1720 | 1700 x 2000 mm | |||
| COMAGRAV DIGI 1725/ DIGI RC 1725 | 1700 x 2500 mm | |||
| COMAGRAV DIGI 1730/ DIGI RC 1730 | 1700 x 3000 mm | |||
| COMAGRAV DIGI 1755 | 1700 x 5500 mm | |||
| COMAGRAV DIGI 2034/ DIGI RC 2034 | 2000 x 3400 mm | |||
| COMAGRAV DIGI 2534/ DIGI RC 2534 | 2500 x 3400 mm | |||
| COMAGRAV DIGI 3430/ DIGI RC 3430 | 3400 x 3000 mm | |||
| COMAGRAV DIGI 3450/ DIGI RC 3450 | 3400 x 5000 mm | |||
| COMAGRAV DIGI veľkosť na mieru | Na požiadanie | |||
| Základný rám | oceľový | |||
| Portál | hliníkový 92x92mm | oceľový 150x100mm | ||
| Riadiaci systém | ozubené tyče s pastorkami | |||
| Motory | XYZ 400W AC servo Mitsubishi | X 750W, YZ 400W AC servo Mitsubishi | ||
| Planétové prevodovky | štandard | |||
| Z senzory | statický laserový senzor pre rezacie nástroje (presnosť <0,05mm) a flexibilný Z senzor pre frézovacie nástroje (presnosť <0,01mm) |
|||
| Pracovný stôl | robustný liaty hliníkový vákuový stôl | |||
| Vákuum | výveva s bočným kanálom 1,5kW, alebo 5,5kW | |||
| Vákuové zóny | 1, alebo 6 zón riadených ovládačom | |||
| Hmotnosť | od 770 kg | od 2820 kg | ||
| Max. hrúbka rezaného materiálu | 60 mm | |||
| Rýchlosť pracovného posuvu | Max. 1150 mm/s – 69m/min | |||
| Maximálne zrýchlenie | 3000 mm/s2 | |||
| Rozlíšenie | 0,00076 mm | |||
| Výkon vretena | Až 2 kW (voliteľné) | |||
| Riadiaci systém | PILOT rozšírený 3D riadiaci systém | |||
| Softvér ovládača | PILOT TDP | |||
| Kamerový systém | štandard | |||
| Riadiace PC | DELL Core i3 | |||
| OS | Windows 10 IoT Enterprise | |||
| Odvíjací pás (CONVEYOR) | nie | áno | nie | áno |
| PRÍSLUŠENSTVO | ||||
| Štandardná výbava COMAGRAV DIGI | Gravírovací a frézovací software Vectric Cut2D Pro | |||
| 3 mm rezacia podložka na celej pracovnej ploche | ||||
| Núdzové tlačítka STOP | ||||
| Manipulačný pult pre klávesnicu, myš a LCD | ||||
| Štandardné príslušenstvo COMAGRAV DIGI RC (naviac oproti COMAGRAV DIGI) | Nekonečný pás rezacej podložky | |||
| Válce vpredu a vzadu pre nekonečný posuv rezacej podložky | ||||
| Pneumatické svorky na oboch stranách portálu pre fixovanie rezacej podložky počas posuvu | ||||
| Pneumatická lišta na zadnej strane portálu pre fixovanie materiálu počas posuvu | ||||
| Automatické centrovanie dopravného pásu | ||||
| Voliteľné príslušenstvo | Softvér pre prípravu dizajnu obalov a ich výrobu | |||
| Profesionálne frézovacie vreteno 2 kW, 60000 RPM (hybridné ložiska) s odsávaním a oceľovou rampou | ||||
| Profesionálne frézovacie vreteno 730 W, 24000 RPM (keramické ložisko) s odsávaním a oceľovou rampou | ||||
| Elektrický oscilačný nôž 14K, 18K | ||||
| Pneumatický oscilačný nôž 9K | ||||
| Přítlačný plovák pre oscilačný nôž | ||||
| Motorizované rezacie koliesko pre textílie a vlákna (10000 RPM) | ||||
| Tangenciálny modul pre univerzálne nástroje U1 | ||||
| V-cut nástroj U1 | ||||
| Rílovacie kolieska U1 (veľkosť S, M, L pre vlnitú lepenku, mini veľkosť 2 pt, 3 pt, 4 pt pre vrstvený kartón) | ||||
| Kiss-cut nástroj U1 | ||||
| Rezacie koliesko U1 (pasívne) | ||||
| Pero s pneumatickým parkovaním | ||||
| Presný otočný ovládač pre manuálny pohyb plotra | ||||
| Prídavná vákuová pumpa Becker 5,5 kW | ||||
| Prídavný tlmič hluku pre vákuovú pumpu Becker 5,5 kW | ||||
| Automatické spínanie vákuových zón s pneumatickými uzávery | ||||
| Automatický podávač pre role široké až 3200mm | ||||
| Príprava kvality stlačeného vzduchu (odlučovač oleja, sušič, filter) | ||||
| Frézovacia podložka pre vákuový stôl | ||||
| Štartovacia sada plochých tvrdo-kovových nožov 0,6mm | ||||
| Štartovacia sada guľatých tvrdo-kovových nožov 6mm | ||||
| Štartovacia sada nástrojov pre frézovanie | ||||

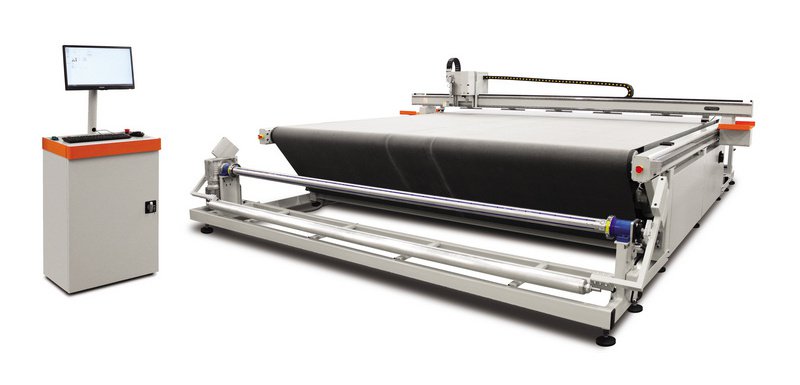

| Pasívne a aktívne odvíjacie zariadenie pre role do 1000kg | ||||
| Predĺženie stola pre DIGI RC | ||||
| Podpora QR kódov | ||||
