DIGI CORSA

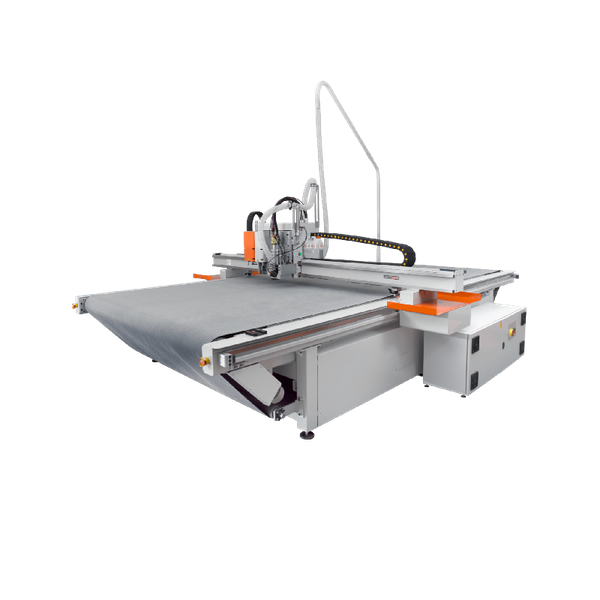

COMAGRAV DIGI CORSA je dynamický velkoplošný ploter pre rezanie širokého spektra materiálov. Rýchly, silný a spoľahlivý stroj pre profesionálov.
COMAGRAV DIGI CORSA spracuje najširší rozsah materiálov. Veľkoplošný rezací systém na priemyselné rezanie, výkonné frézovanie, výrobu reklamy, výrobu obalov, podporu predaja, výstavníctvo a dizajn.
Hlavnou výbavou pre rezací a frézovací ploter sú oscilačné a pevné nože s rýchlosťami posuvu cez 1 m/s. Automatická výmena nástrojov je u DIGI CORSA štandard.
Výkonné vreteno s 50.000 otáčkami perfektne frézuje dibond, hliník, PMMA, PVC, ABS, atď. Vďaka vymeniteľným modulom sú možnosti spracovania materiálov takmer nekonečné. Moduly môžete pridávať aj dodatočne, ploter porastie spoločne s vašim podnikaním.
Môžete tak bez obáv spracovávať nové materiály a vymýšľať nové aplikácie.
S cyklónovým odsávačom prachu a špon na stole nezostávajú takmer žiadne nečistoty z obrábaných materiálov. Odsávač prachu teraz využíva integrovaný systém chladenia sprejom pre hliník a dibond. Preto je rez dokonalý a životnosť frézy je veľmi dlhá.
Prechod z frézovania na rezanie je pri stroji COMAGRAV DIGI CORSA otázka sekúnd, je možné tieto operácie aj voľne kombinovať.
Motorizované rezacie koliesko efektívne vyreže plachty, bannery a vláknité materiály tkané a netkané.

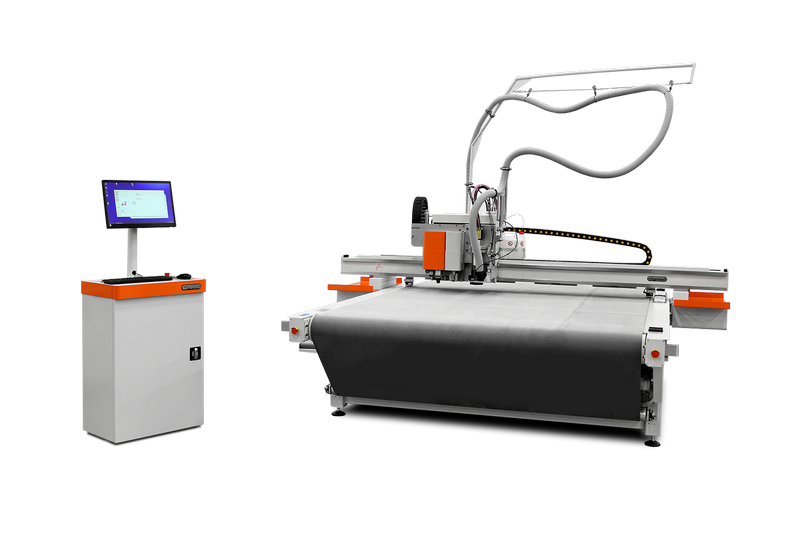

Rezací a frézovací ploter COMAGRAV DIGI CORSA RC má navyše odvíjač materiálu, kedy stačí založiť rolu materiálu do odvíjača a integrovaný kamerový systém načíta QR kód z materiálu. To v kombinácii s novým softvérom a knižnicami presetov znamená, že stroj bude sám rezať súbor za súborom bez toho, aby musel byť prítomný operátor stroja, čo prináša úsporu času, nákladov, zároveň však prináša nižšiu náročnosť pre obsluhu stroja.
Samozrejmosťou sú výkonné striedavé servomotory a šikmé ozubenie vo vysokej presnosti. Pohony používajú planétové prevodovky, čo prináša vysokú presnosť rezania a zároveň rýchlosti cez 1 m/s.
Tuhý oceľový rám spoločne s robustným vákuuovým stolom poistí investíciu do tohto vysoko kvalitného rezacieho a frézovacieho stola, kde sa životnosť počíta na dekády.
| TECHNICKÉ ÚDAJE | DIGI CORSA | DIGI CORSA RC |
|---|---|---|
| ROZMERY | ||
| COMAGRAV DIGI CORSA 1725/ DIGI CORSA 1725 RC | 1700 x 2500 mm | |
| COMAGRAV DIGI CORSA 2134/ DIGI CORSA 2134 RC | 2120 x 3400 mm | |
| Základný rám | oceľový | |
| Portál | hliníkový 140x140mm (voliteľne kompozitný z uhlíkových vlákien) | |
| Riadiaci systém | špirálový stojan a pastorok, planetové prevodovky | |
| Motory | XYZ 750W AC servo Mitsubishi | |
| Planétové prevodovky | štandard | |
| Z senzory | statický laserový senzor pre rezacie nástroje (presnosť <0,05mm) a flexibilný Z senzor pre frézovacie nástroje (presnosť <0,01mm) |
|
| Pracovný stôl | robustný liaty hliníkový vákuový stôl | |
| Vákuum | výveva s bočným kanálom 5,5kW | |
| Vákuové zóny | 6 zón s elektronickou reguláciou a ovládaním zo softvéru | |
| Výmena nástrojov | Automatická, na 8 nástrojov | |
| Multi hlava | Pre 2 moduly + 1 vreteno + pero, alebo vlečný nôž | |
| Hmotnosť | od 770 kg | od 2820 kg |
| Max. hrúbka rezaného materiálu | 60 mm | |
| Rýchlosť pracovného posuvu | Max. 1150 mm/s – 69m/min | |
| Maximálne zrýchlenie | 3000 mm/s2 | |
| Rozlíšenie | 0,00076 mm | |
| Výkon vretena | 3,6 kW, 50 000 RPM | |
| Riadiaci systém | PILOT rozšírený 3D riadiaci systém | |
| Softvér ovládača | PILOT TDP | |
| Kamerový systém | štandard | |
| Riadiace PC | DELL PC s 3 ročnou zárukou NBD | |
| OS | Windows 10 IoT Enterprise | |
| Odvíjací pás (CONVEYOR) | nie | áno |
| PRÍSLUŠENSTVO | ||
| Štandardné výbava COMAGRAV DIGI CORSA | Gravírovací a frézovací software Vectric Cut2D Pro | |
| 3 mm rezacia podložka na celej pracovnej ploche | ||
| Núdzové tlačítka STOP | ||
| Manipulačný pult pre klávesnicu, myš a LCD | ||
| Oceľová rampa pre odsávanie | ||
| Priemyselný odsávač | ||
| Štandardné príslušenstvo COMAGRAV DIGI CORSA RC (naviac oproti COMAGRAV DIGI CORSA) | Nekonečný pás rezacej podložky | |
| Válce vpredu a vzadu pre nekonečný posuv rezacej podložky | ||
| Pneumatické svorky na oboch stranách portálu pre fixovanie rezacej podložky počas posuvu | ||
| Pneumatická lišta na zadnej strane portálu pre fixovanie materiálu počas posuvu | ||
| Automatické centrovanie dopravného pásu | ||
| Voliteľné príslušenstvo | Softvér pre prípravu dizajnu obalov a ich výrobu | |
| Profesionálne frézovacie vreteno 730 W, 24000 RPM (keramické ložisko) s prípravou pre odsávanie a rampou | ||
| Elektrický oscilačný nôž 14K, 18K | ||
| Pneumatický oscilačný nôž 9K | ||
| Přítlačný plovák pre oscilačný nôž | ||
| Motorizované rezacie koliesko pre textílie a vlákna (10000 RPM) | ||
| Tangenciálny modul pre univerzálne nástroje U1 | ||
| V-cut nástroj U1 | ||
| Rílovacie kolieska U1 (veľkosť S, M, L pre vlnitú lepenku, mini veľkosť 2 pt, 3 pt, 4 pt pre vrstvený kartón) | ||
| Kiss-cut nástroj U1 | ||
| Rezacie koliesko U1 (pasívne) | ||
| Pero s pneumatickým parkovaním | ||
| Presný otočný ovládač pre manuálny pohyb plotra | ||
| Prídavná vákuová pumpa Becker 5,5 kW | ||
| Prídavný tlmič hluku pre vákuovú pumpu Becker 5,5 kW | ||
| Automatické spínanie vákuových zón s pneumatickými uzávery | ||
| Automatický podávač pre role široké až 3200mm | ||
| Príprava kvality stlačeného vzduchu (odlučovač oleja, sušič, filter) | ||
| Frézovacia podložka pre vákuový stôl | ||
| Štartovacia sada plochých tvrdo-kovových nožov 0,6mm | ||
| Štartovacia sada guľatých tvrdo-kovových nožov 6mm | ||
| Štartovacia sada nástrojov pre frézovanie | ||
| Pasívne a aktívne odvíjacie zariadenie pre role do 1000kg | ||
| Predĺženie stola pre DIGI RC | ||
| Podpora QR kódov | ||
