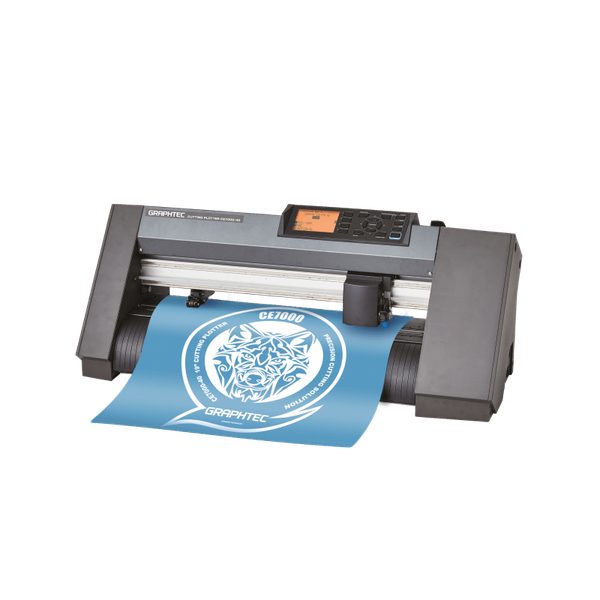

GRAPHTEC CE7000
Vylepšené vlastnosti a cenová dostupnosť
Rezací ploter série CE7000 ponúka výborné výsledky a je cenovo dostupným riešením pre Vaše podnikanie. Vylepšené funkcie a softvér zahrnutný v cene umožňujú rýchle zaškolenie a vysokú efektivitu práce.
- Vysoký prítlak 4,41 N (450 g) pre rezanie hrubších aj tvrdších médií.
- Maximálna rýchlosť rezania do 1000 mm/s.
- Garantované vedenie média až do dĺžky 5 m.
- Vylepšený ARMS 8.0 systém - ešte rýchlejšie čítanie registračných značiek a to aj na farebnom podklade.
- Čítanie úloh z USB pamäte a správa dát pomocou čiarového kódu.
- Vyspelý plug-in softvér pre CorelDRAW a Adobe Illustrator.
- Ploter je vhodný pre naozaj rôznorodé využitie : rezanie fólii, papiera či polepov (napr. nápisy na výklady a okná, tónovanie skiel na autá), vyrezávanie nálepiek a grafík (napr. na nažehlovanie tričiek), výroba šablón (napr. na pieskovanie, pre kamenárov, modelárov) a iné.

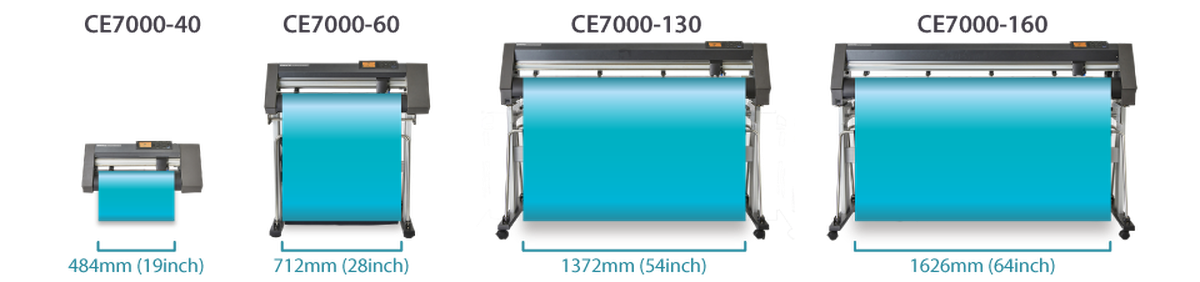

Na výber sú 4 rozličné šírky
Minimálna šírka založiteľného média je 50 mm.
Maximálna šírka závisí od daného zariadenia; 484 mm, 712 mm, 1372 mm a 1626 mm.
Presné rezanie až do dĺžky 5 metrov

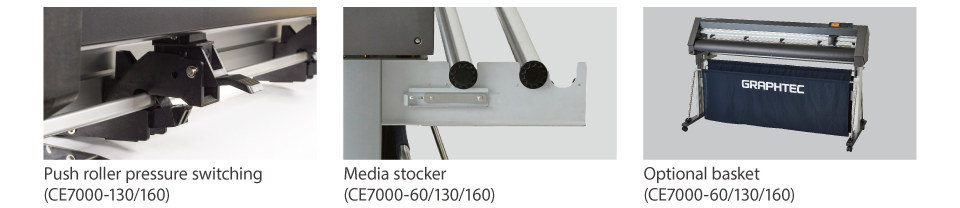

Viaceré systémy sa podujímajú na celkovom zabezpečení stability plotrovania:
- Odvíjací mechanizmus pomáha stabilizovať podávanie médií.
- Posunu média zabraňuje možnosť nastavenia prítlaku stredného prítlačného kolieska v troch úrovniach.
- Stabilitu pri dlhých rezoch možno zvýšiť pomocou koša na médium (vo voliteľnej výbave).

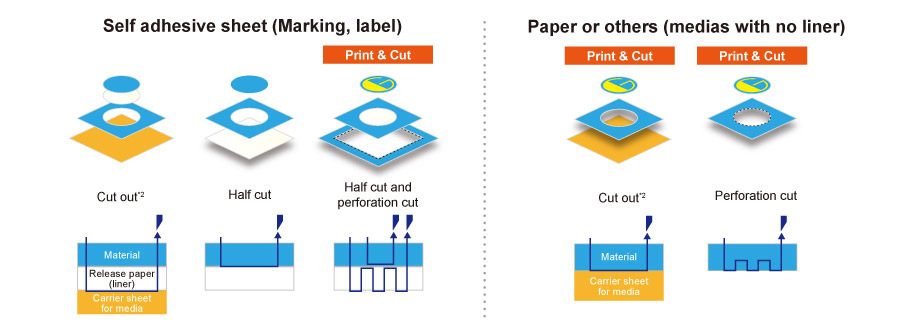

Možnosť perforovaného rezania
Okrem štandardného rezania samolepiacej fólie, vedia plotre vyrezávať (cut out), perforovať a aj narezávať (half cut) médium.

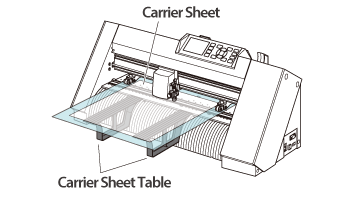

Držiak a nosná podložka premenia CE7000 na malý flatbed#
Držiak je možné pripevniť k prednej a zadnej časti rezacieho plotra na podporu nosnej podložky. Toto vám umožní rezať aj prerezávať menšie kusy média, papier, prípadne lámavé materiály. Nájdete ho vo voliteľnej výbave.
# K dispozícii k CE7000-40/60
Funkcie na zjednodušenie prevádzky a urýchlené zaškolenie

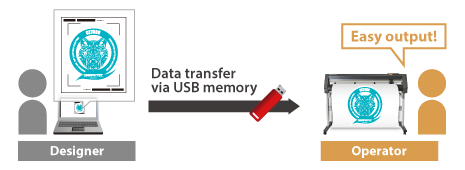

Čítanie úloh z USB pamäte bez PC*
Každú orezovú grafiku môžete jednoducho preniesť pomocou USB flash pamäte priamo do rezacieho plotra. Úlohu najskôr navrhnete v Cutting Master 4 alebo Graphtec Pro Studio/Plus, uložíte ju na USB a ďalej ju načítate priamo z rezacieho plotra.
* Formát pamäte USB podporuje iba FAT32. NTFS a exFAT nie sú podporované.

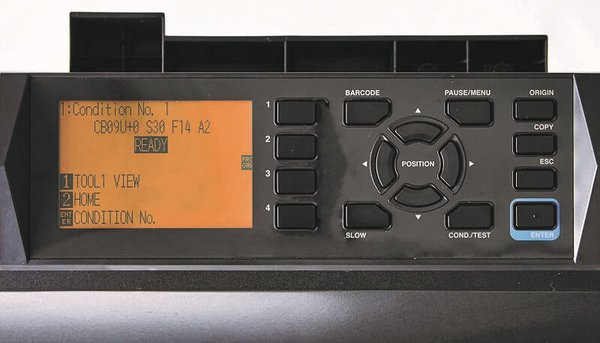

Užívateľsky prívetivý ovládací panel
Ploter má 3,7 palcový LCD displej a intuitívny ovládací panel s rýchlym prístupom k najpoužívanejším parametrom. Môžete si uložiť profily rezania podľa použitého média alebo používateľa, a tak tieto nastavenia rýchlo meniť.
Existujú dva módy práce s plotrom :
- Simple mode, alebo Jednoduchý mode, ktorý k vybranému médiu automaticky nastaví všetky parametre, ako silu, rýchlosť, a ostatné optimálne podmienky pre Vaše médium.
- Normal mode je manuálny mód, kde používateľ ovláda všetky nastavnia rezania. Následne si môžete uložiť až osem rezacích profilov podľa Vašich potrieb, ku ktorým sa viete cez ovládací panel rýchlo dostať.
Vylepšený systém ARMS 8.0 pre presné rezanie
Systém ARMS (Advanced Registation Mark Sensing) zaručuje presné výsledky rezania pomocou novšieho RGB snímača. Ten okrem kontrastu vyhodnocuje aj informáciu o farbe značky, čo umožňuje použitie registračných značiek na farebných a efektových fóliách.

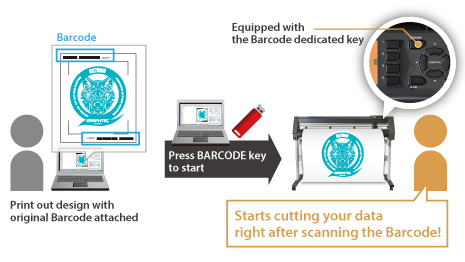

Funkcia dátového spojenia (Správa rezania pomocou čiarových kódov/kontinuálne rezanie)
Po prečítaní čiarového kódu Graphtec FC7000 automaticky priradí správne rezacie dáta ku grafike z PC alebo USB flash pamäte. Funkcia je k dispozícii bez ohľadu na to, ktorá tlačiareň alebo softvér RIP sa používa.

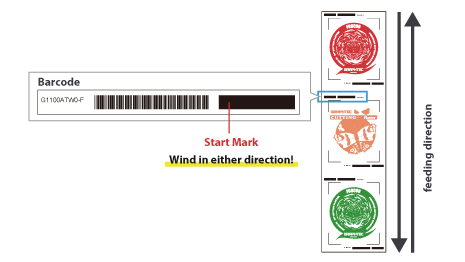

Nepretržité rezanie (Funkcia dátového spojenia)
Využitie čiarových kódov umožňuje postupné rezanie rôznych úloh rozpoznaním „začiatočnej značky“ a nového čiarového kódu. Touto automatizáciou viete vyrezať celú rolu bez asistencie obsluhy.

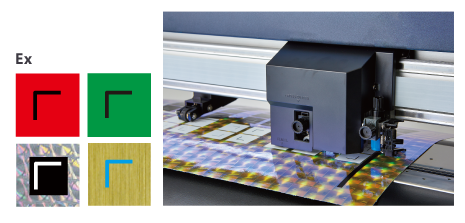

Podporuje farebné značky a špeciálne médiá
Vďaka vylepšeniu algoritmu a snímaču ARMS je teraz kompatibilná široká škála médií vrátane holografických a reflexných fólií.

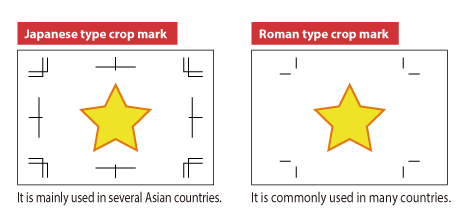

Podporuje „Orezové značky“ aplikácie Adobe Illustrator.
Pomocou plug-in softvéru Cutting Master 4 sú dostupné aj orezové značky aplikácie Adobe Illustrator.

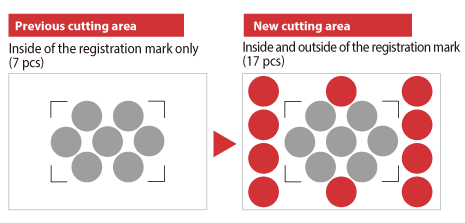

Rozšírená oblasť rezania
Oblasť rezania je rozšírená tak, aby zahŕňala aj objekty mimo oblasti ohraničenej registračnými značkami. Tým efektívnejšie využijete médiá.
Aplikácie
|
|
|
|
|
| Nálepky | Značenie na okná a výklady | Nažehlovanie na oblečenie | Tónovanie skiel na autá | Šablóny |
| ŠPECIFIKÁCIE | CE7000-40 | CE7000-60 | CE7000-130 | CE7000-160 |
|---|---|---|---|---|
| Konfigurácia | Grit rolling type - frikčný válec a prítlačné kolieska | |||
| Pohon | Digitálne servo pohony | |||
| Max. rezná plocha (š x d) (*1) | 375 mm × 50 m | 603 mm × 50 m | 1270 mm × 50 m | 1524 mm × 50 m |
| Rezná plocha so zaručenou presnosťou (*1) | 355 mm × 2 m |
583 mm × 2 m s košom (583 mm × 5 m) |
1250 mm × 2 m s košom (1250 mm × 5 m) | 1504 mm × 2 m s košom (1504 mm × 5 m) |
| Šírka zakladaného média | Min. 50 mm | |||
| Max. 484 mm | Max. 712 mm | Max. 1372 mm | Max. 1626 mm | |
| Hmotnosť zakladanej rolky | 5 kg | 9 kg | 17 kg | 20 kg |
| Počet prítlačných koliesok | 2 kolieska | 4 kolieska (max. 5 (voliteľné)) | ||
| Max. rýchlosť rezania | 600 mm/s vo všetkých smeroch | 900 mm/s pri 45° uhle | 1000 mm/s pri 45° uhle | |
| Zrýchlenie | Max. 21,2 m/s2 pri 45 ° uhle | Max. 13,9 m/s2 pri 45 ° uhle | ||
| Max. sila prítlaku | Max. 4,41 N (450 gf) | |||
| Min. veľkosť alfanumerického znaku | Cca 5 mm (líši sa podľa typu písma a média). | |||
| Mechanické rozlíšenie | 0,005 mm | |||
| Programovateľné rozlíšenie | GP-GL：0,1/0,05/0,025/0,01 mm HP-GL™ (*2)：0,025 mm |
|||
| Opakovateľnosť (*1) | Odchýlka max. 0,1 mm v úlohe do 2 m (s výnimkou sťahovania a rozťahovania média). | |||
| Počet osadených nástrojov | 1 nástroj | |||
| Typ noža | Vlečený nôž | |||
| Typ pera | Guľôčkové pero na báze oleja, pero s tenkým hrotom na báze vody, liehu. | |||
| Typ médií | Hrúbka do 0,25 mm, plotrova fólia (PVC fólia/fluorescenčná/reflexná), vybrané polyesterové fólie. | |||
| Displej | Grafický LCD displej s podsvietením (240 bodov × 128 bodov) | |||
| Rozhranie | USB 2.0(Full Speed), Ethernet 10 BASE-T/100 BASE-TX | |||
| Vyrovnávacia pamäť | 2 MB | |||
| Sady príkazov | GP-GL / HP-GL™ (nastaviteľné príkazom alebo auto-detektorom)(*2) | |||
| Kompatibilné OS (*4) | Windows 10/8.1/7 Mac OS X 10.6 ~ 10.11/MacOS 10.12 ~ 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15) | |||
| Podporovaný softvér (*5) | Graphtec Pro Studio (Windows)(*6), Graphtec Studio (Mac), Cutting Master 4 (*6), Windows Driver | |||
| Napájanie | 200 V - 240 V AC, 50/60 Hz | |||
| Spotreba energie | Max. 100 W | |||
| Pracovné prostredie | 10 - 35 ºC, relatívna vlhkosť: 35 - 75 % (v prostredí nesmie kondenzovať voda) | |||
| Prostredie so zárukou presnosti | 16 - 32 ºC, relatívna vlhkosť: 35 - 70 % (v prostredí nesmie kondenzovať voda) | |||
| Vonkajšie rozmery (š × h × v) * Zahŕňa stojan a kôš. |
Cca 772 x 292 x 313 mm |
Cca 1005 × 582 × 1092 mm *(1005 × 936 × 1092 mm)(*3) |
Cca 1704 × 811 × 1215 mm *(1704 × 1148 × 1215 mm)(*3) |
Cca 1916 × 811 × 1215 mm *(1916 × 1148 × 1215 mm)(*3) |
| Váha (cca) * Zahŕňa stojan a kôš. |
13 kg | 23 kg (*25.2 kg)(*3) | 51 kg (*54.9 kg)(*3) | 55 kg (*59.5 kg)(*3) |
| Bezpečnosť | PSE, UL/cUL, CE mark | |||
| EMC | VCCI Class A, FCC Class A, CE mark | |||
(*) CE7000-160 nie je k dispozícii v USA a Kórei.
(*1) Prevádzkované so špecifickými nastaveniami rezania a médiom určeným spoločnosťou Graphtec.
Na dlhé rezanie sa používa kôš.
(*2) HP-GLTM je registrovaná ochranná známka spoločnosti Hewlett-Packard Company.
(*3) Pri použití stojana.
(*4) Graphtec nepodporuje softvér/driver pre zastarené operačné systémy.
(*5) Softvér je možné prevziať z webovej stránky Graphtec.
(*6) Pri prvom spustení softvéru je na aktiváciu alebo registráciu potrebné pripojenie k internetu.
Rozmery
CE7000-40
CE7000-60
CE7000-130 / 160
- *Zahŕňa stojan
- *Tolerancia: +/- 5 mm
Štandardné
| Predmet | Množstvo | Popis |
|---|---|---|
| Napájací kábel | 1 | Druh kábla sa líši podľa krajiny. |
| USB kábel | 1 | Dlhý 2,9 m |
| Držiak noža | 1 | PHP33-CB09N-HS |
| Nôž | 1 | CB09UB-1P |
| Lupa | 1 | PM-CT-001 |
| Držiak na pero | 1 | PHP31-FIBER |
| Pero s tenkým hrotom na báze vody, liehu | 1 | KF700-BK (čierne) |
| Zásobník rolových médií | 1 | Iba pre CE7000-40 |
| Stojan pre CE7000 | 1 | V štandardnej výbave pre 130/160 |
| DVD-ROM | 1 | Používateľská príručka, Windows Driver, Graphtec Pro Studio (Windows, 1 licencia), Graphtec Studio (Mac), Cutting Master4 |
| Manuály | 1 | Inštalačný manuál, manuál pre nože a bezpečnostné upozornenia. |
Voliteľné
| Predmet | Kód dielu | Popis |
|---|---|---|
| Kôš na médium | PG0103 | Pre CE7000-60 |
| PG0104 | Pre CE7000-130 | |
| PG0105 | Pre CE7000-160 | |
| Držiak nosnej podložky média | OPH-A45 | Pre CE7000-40 alebo CE7000-60 |
| Doplnková súprava pre Push roller | OPH-A49 | Iba pre CE7000-130/CE7000-160 |
| Stojan | STO0118 | Pre CE7000/60 |
| Softvér Graphtec Pro Studio Plus | OPS682-PLS | Dizajnový softvér vrátane všetkých pokročilých funkcií (1 licencia). |
| Softvér Graphtec Pro Studio Plus for Rhinestone | OPS682-RSF | Limitovaná edícia funkcie Rhinestone, pre kryštálové aplikácie (1 licencia). |
| Softvér Graphtec Pro Studio Plus for Auto Nesting | OPS682-ANF | Limitovaná edícia funkcie automatického procesu Nesting (1 licencia). |
Spotrebný materiál
| Diel | Kód | Obrázok | Popis | Balenie |
|---|---|---|---|---|
| Držiak noža | PHP33-CB09N-HS |  |
Pre nože CB09U | 1 sada/balenie |
| PHP33-CB15N-HS |  |
Pre nože CB15U | 1 sada/balenie | |
| Rezací nôž | CB09-P | S priemerom 0,9 mm, 45º uhlom, Supersteel | 5 nožov | |
| CB09UB-5 |  |
S priemerom 0,9 mm, 45º uhlom, Supersteel. Na samolepiacu plotrovú fóliu (vinyl, fluorescenčnú, reflexnú), tenkú fóliu do hrúbky 0,25 mm. |
5 nožov | |
| CB09UB-K60-5 |  |
S priemerom 0,9 mm, 60º uhlom, Supersteel. Na tenšiu fóliu (liatu auto fóliu), od 0,03 mm až do hrúbky 0,25 mm. |
5 nožov | |
| CB15U-5 |  |
S priemerom 1,5 mm, 45º uhlom, Supersteel.
Na pevnú hrubú fóliu alebo hárok, papier s vyššou gramážou (lepenka), s hrúbkou od 0,25 mm až 0,5 mm. |
5 nožov | |
| CB15U-K30-5 |  |
S priemerom 1,5 mm, 30º uhlom, Supersteel. Na pevnú alebo hrubú fóliu do hrúbky od 0,25 mm do 0,5 mm, gumu na pieskovanie do hrúbky 1,0 mm a tiež malé znaky na plotrovej fólii (do hrúbky 0,25 mm). |
5 nožov | |
| Lupa | PM-CT-001 |  |
Na kontrolu dĺžky a kvality špičky čepele, pre sériu PHP33 a PHP35. | 1 set/balenie |
| Pero s tenkým hrotom a držiak pera | KF700-BK |  |
Pero na báze vody, čierne. | 10 pier/balenie |
| KF700-RD | Pero na báze vody, červené. | 10 pier/balenie | ||
| PHP31-FIBER |  |
Držiak na perá typu KF700 | 1 sada/balenie | |
| Gulôčkové pero a držiak pera | KB700-BK |  |
Gulôčkové pero na olejovej báze, čierne. | 10 pier/balenie |
| PHP34-BALL |  |
Držiak na perá typu KB700-BK. | 1 sada/balenie | |
| Nosná podložka | CR09300-A3 | A3 | 2 hárky/balenie | |
| Rezací pásik | PM-CR-009 | Vymeniteľný rezací pásik pre CE7000-40 | 2 sady/balenie | |
| PM-CR-010 | Vymeniteľný rezací pásik pre CE7000-60 | 2 sady/balenie | ||
| PM-CR-011 | Vymeniteľný rezací pásik pre CE7000-130 | 2 sady/balenie | ||
| PM-CR-012 | Vymeniteľný rezací pásik pre CE7000-160 | 2 sady/balenie | ||
