GRAPHTEC CE8000



Vylepšené vlastnosti a cenová dostupnosť

Séria Graphtec CE8000 je dokonalým riešením pre tých, ktorí chcú zvýšiť produkciu s vyššou efektivitou v oblasti rezanej a tlačenej grafiky. V porovnaní s predchádzajúcim modelom CE7000 bola zvýšená tuhosť zariadenia, čím sa zlepšila aj kvalita vedenia média a rezu. Novinkou je pripojenie cez WLAN pre zvýšenie pohodlia a flexibility.



Tak ako predchádzajúci model CE7000, aj CE8000 ponúka výborné výsledky a je cenovo dostupným riešením pre podnikanie. Vylepšené funkcie a softvér zahrnutný v cene umožňujú rýchle zaškolenie a okamžitú produkciu.





Séria CE8000 je dostupná v troch šírkach:



Rýchlosť, presnosť, jednoduchosť = GRAPHTEC

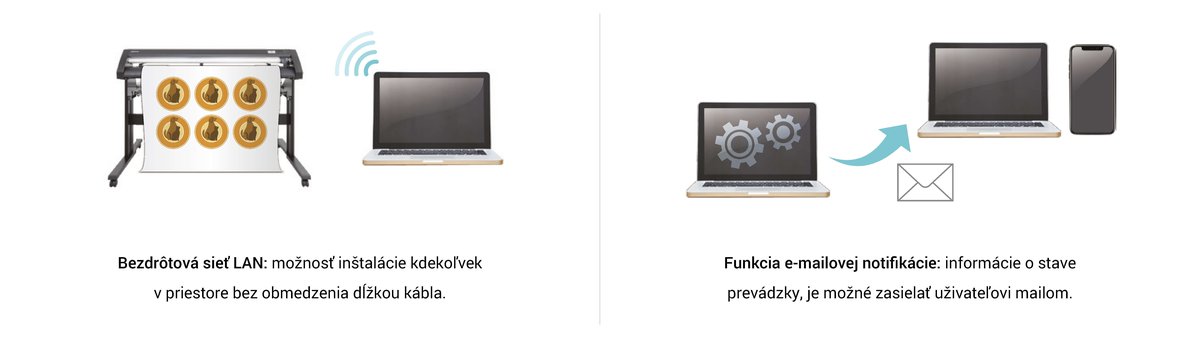

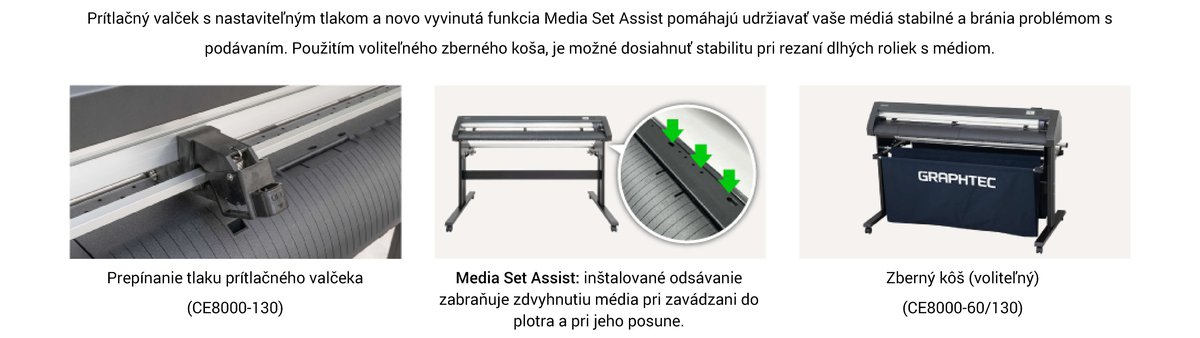

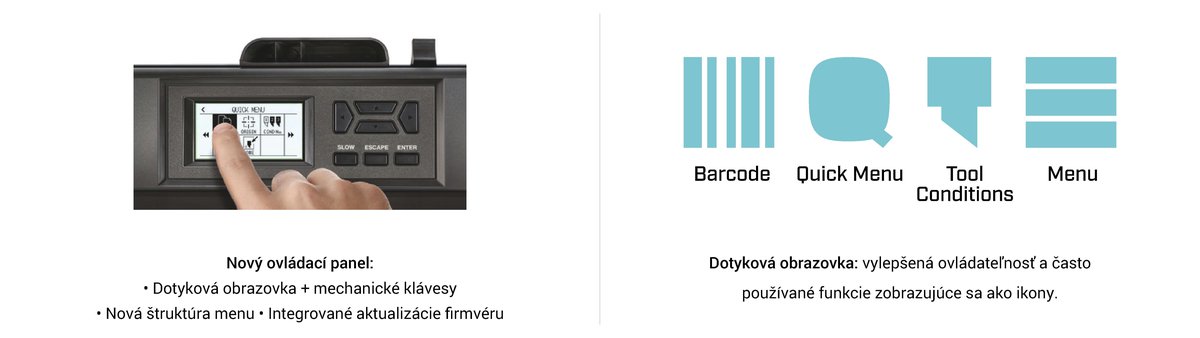

Nové funkcie



A mnoho ďalších funkcii pre lepšiu produktivitu

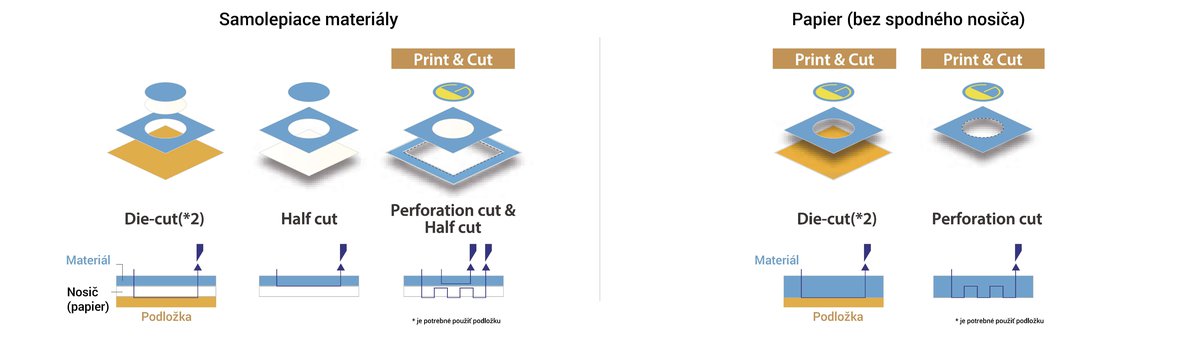

Rez, výrez, perforácia

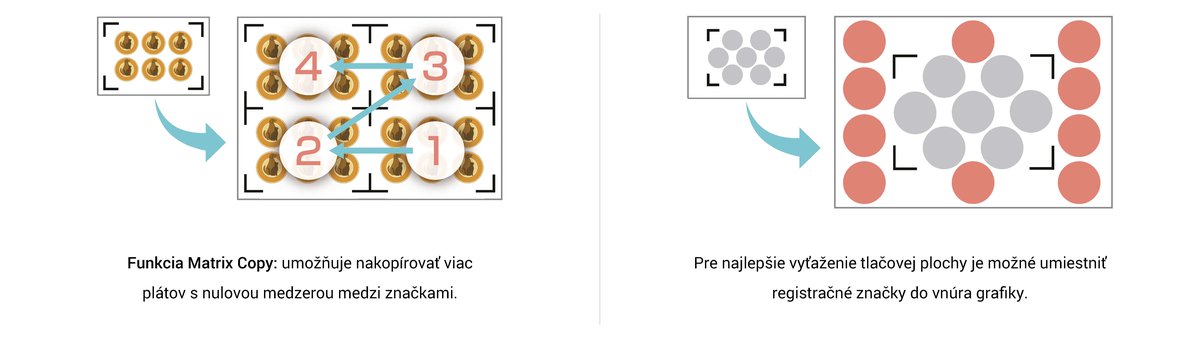

Registračné značky

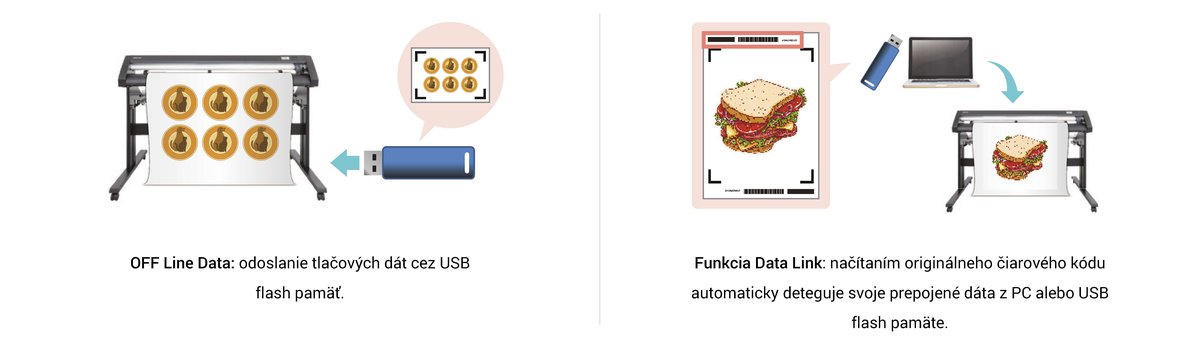

Prenos dát

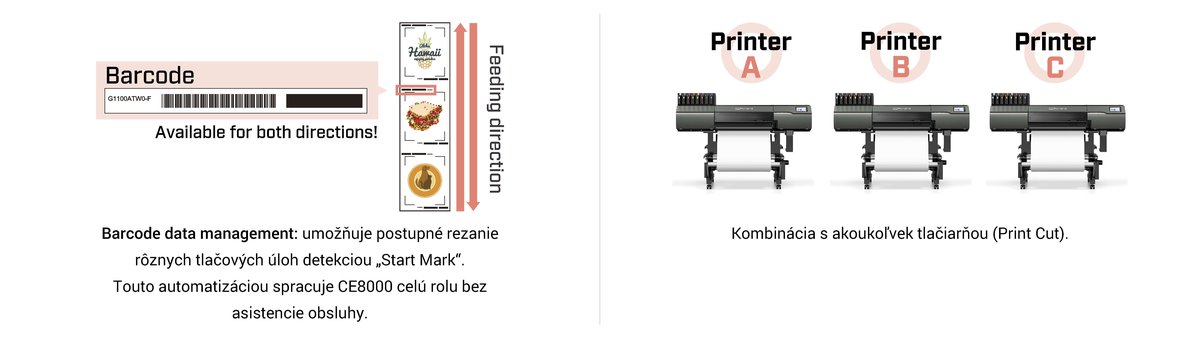

Barcode management



Aplikácie









ŠPECIFIKÁCIE CE8000-40 CE8000-60 CE8000-130
Konfigurácia Grit rolling type
Pohon Digitálne servo
Max. rezná plocha (š x d) (*1) 375mm × 50m 603mm × 50m 1270mm × 50m

Rezná plocha so zaručenou presnosťou

* s použitím zberného koša

355mm × 2m



583mm × 2m

583mm × 5m *

1250mm × 2m

1250mm × 5m *
Šírka zakladaného média

Min. 50mm

Max. 484mm

Min. 50mm

Max. 712mm

Min. 85mm

Max. 1372mm
Hmotnosť rolky 5kg 9kg 17kg
Počet prítlačných koliesok 2 3
Max. rýchlosť rezania (v 45° uhle) 900mm/s  900mm/s 1000mm/s
Max. zrýchlenie (v 45° uhle) 21,2m/s2 14,1m/s2
Max. sila prítlaku 4,41N (450gf)
Min. veľkosť alfanumerického znaku Cca 5mm (líši sa podľa typu písma a média)
Mechanické rozlíšenie 0,005mm
Programovateľné rozlíšenie GP-GL：0,1/0,05/0,025/0,01mm　
HP-GL™ (*2)：0,025mm
Opakovateľnosť Odchýlka max. 0,1mm v úlohe do 2 m (s výnimkou sťahovania a rozťahovania média)
Počet osadených nástrojov 1 nástroj
Typ noža Vlečený nôž
Typ pera Guľôčkové pero na báze oleja, pero s tenkým hrotom na báze vody, liehu
Typ médií Hrúbka do 0,25 mm, plotrova fólia (PVC fólia / fluorescenčná / reflexná), vybrané polyesterové fólie
Displej Dotyková obrazovka (240 × 128 bodov)
Rozhranie USB 2.0 (Full Speed), Wireless LAN IEEE 802.11b/g/n  (*3)
Vyrovnávacia pamäť 2 MB
Sady príkazov GP-GL / HP-GL™ (nastaviteľné príkazom alebo auto-detektorom)
Kompatibilné OS (*3)  Windows / Mac OS
Štandardne dodávaný softvér (*4)  Graphtec Studio 2, Cutting Master 5, Windows Driver
Napájanie 200V - 240V AC, 50/60Hz
Spotreba energie Max. 140 W
Pracovné prostredie 10 - 35ºC, relatívna vlhkosť: 35 - 75% (v prostredí nesmie kondenzovať voda)
Prostredie so zárukou presnosti 16 - 32ºC, relatívna vlhkosť: 35 - 70% (v prostredí nesmie kondenzovať voda)
Vonkajšie rozmery (š × h × v)
* zahŕňa stojan		 677 x 289 x 266mm

903 × 582 × 1076mm *

1644 x 811 x 1076mm *


Váha (cca)
* zahŕňa stojan		 11kg 21kg * 40kg *
Bezpečnostné štandardy PSE, UL/cUL, CE mark
EMC štandardy VCCI Class A, FCC Class A, CE mark



(*1) Prevádzkované so špecifickými nastaveniami rezania a médiom určeným spoločnosťou Graphtec. Na dlhé rezanie sa používa kôš.

(*2) HP-GL™ je registrovaná ochranná známka spoločnosti Hewlett-Packard Company.

(*3) Graphtec nepodporuje softvér / driver pre zastarené operačné systémy. Aktuálnu podporu operačných systémov nájdete na stránke Graphtec v sekcii Support: Cutting Plotters | GRAPHTEC (graphteccorp.com)

(*4) Softvér je možné prevziať z webovej stránky Graphtec: Cutting Plotters | GRAPHTEC (graphteccorp.com)

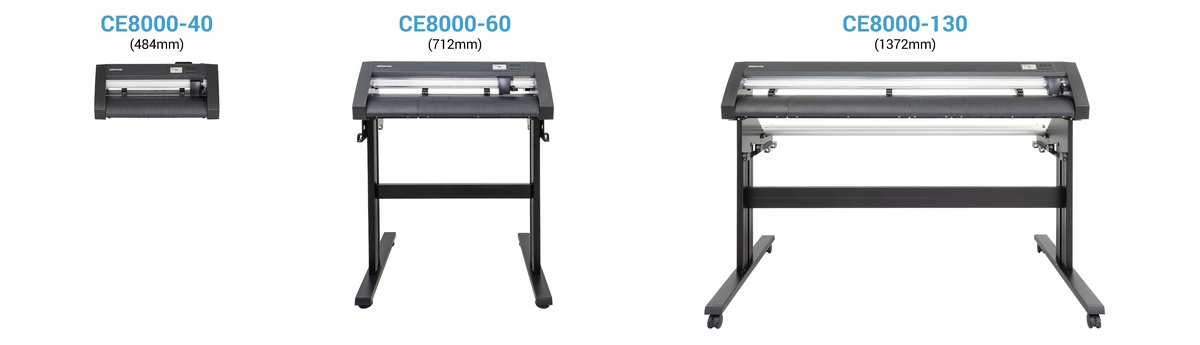

Rozmery

CE8000-40

CE8000-60

CE8000-130



Štandardné

Predmet Množstvo Popis
Napájací kábel 1 Druh kábla sa líši podľa krajiny
Držiak noža 1 PHP33-CB09N-HS
Nôž 1 CB09UB-1P
Držiak na rolové média 1 V štandardnej výbave pre CE8000-40
Stojan 1 V štandardnej výbave pre CE8000-60/130
Tlačené dokumenty 3 Inštalačná príručka, Bezpečnostná príručka, Sprievodca sťahovaním z webu
WLAN modul 1
WLAN kryt modulu 1
Skrutky pre WLAN modul 1
Puzdro na príslušenstvo 1



Voliteľné

Predmet Kód dielu Popis
Media basket (kôš na médium) PG0111 Pre CE8000-60
PG0112 Pre CE8000-130
Carrier sheet table (stôl na vedenie podložky / média) OPH-A45 Pre CE8000-40/60
Roll media stocker (držiak na rolové média) OPH-A57 Pre CE8000-60



Spotrebný materiál

Diel Kód Obrázok Popis
Držiak noža PHP33-CB09N-HS Pre nože CB09U... s priemerom 0,9mm
PHP33-CB15N-HS Pre nože CB15U... s priemerom 1,5mm
Rezací nôž CB09-P Priemer 0,9mm, 45º uhol, Supersteel, vysokoodolná zliatina.
Pre PVC, papier (250g).
Životnosť: 7-8km (papier), 28-30km (vinyl).
CB09-E Priemer 0,9mm, 45º uhol, ekonomy.
Pre PVC, papier (250g).
Životnosť: 2-3km (papier), 5km (vinyl).
CB09UB-5 Priemer 0,9mm, 45º uhol, Supersteel.
Pre PVC, papier (250g).
Životnosť: 4-5km (papier), 8-10km (vinyl).
CB09UB-K60-5 Priemer 0,9mm, 60º uhol, Supersteel.
Pre tenkú solárnu fóliu.
CB15U-5 Priemer 1,5mm, 45º uhol, Supersteel.
Pre tvrdý papier (200 - 500g).
CB15U-K30-5 Priemer 1,5mm, 30º uhol, Supersteel.
Pre veľmi tvrdú fóliu cca 500μ a viac.
Lupa PM-CT-001 Na kontrolu dĺžky a kvality špičky čepele, pre sériu PHP33 a PHP35.
Pero s tenkým hrotom a držiak pera KF700-BK Pero na báze vody, čierne.
KF700-RD Pero na báze vody, červené.
PHP31-FIBER Držiak na perá typu KF700
Gulôčkové pero a držiak pera KB700-BK Gulôčkové pero na olejovej báze, čierne.
PHP34-BALL Držiak na perá typu KB700-BK.
Carrier sheet - podložka CR09300-A3 A3
Rezací pásik PM-CR-013 Vymeniteľný rezací pásik pre CE8000-40
PM-CR-014 Vymeniteľný rezací pásik pre CE8000-60
PM-CR-015 Vymeniteľný rezací pásik pre CE8000-130
USB kábel PM-ET-001 Dĺžka kábla 2,9m





Brožúra GRAPHTEC CE8000 EN
